Model

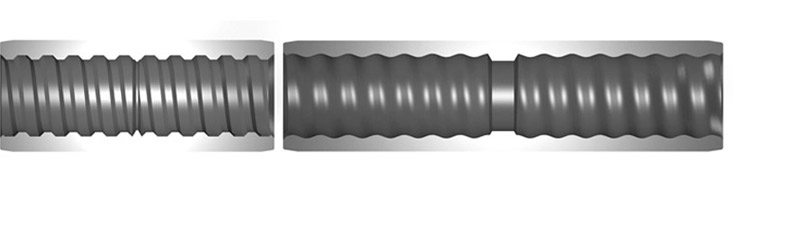

Multiple Thread | Multiple Length

ACC

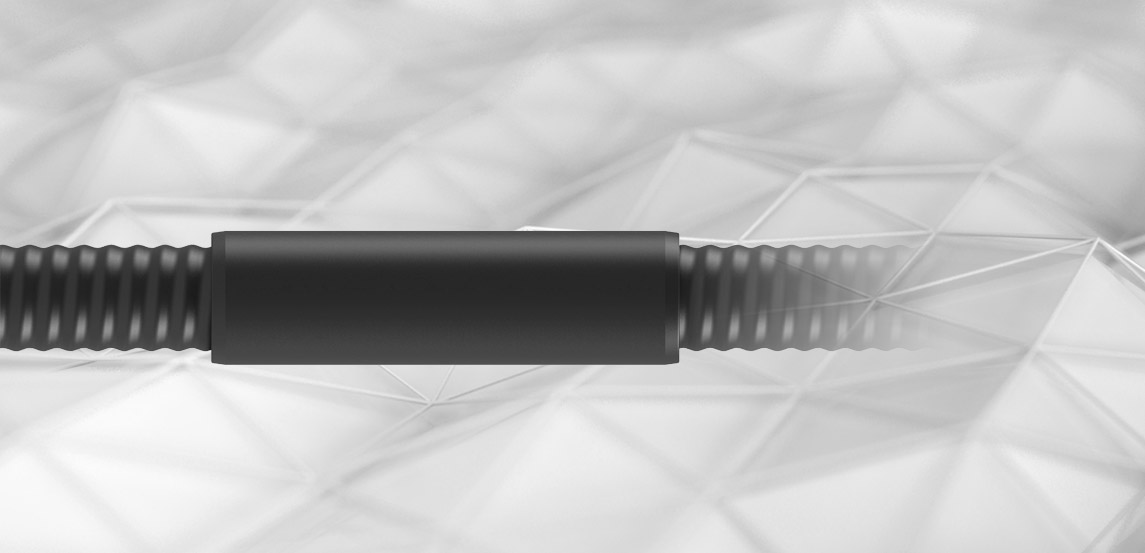

Coupler - ACC

Introduction

——

-Material: Carbon Steel

-Steel grade: CK45/ 40Cr

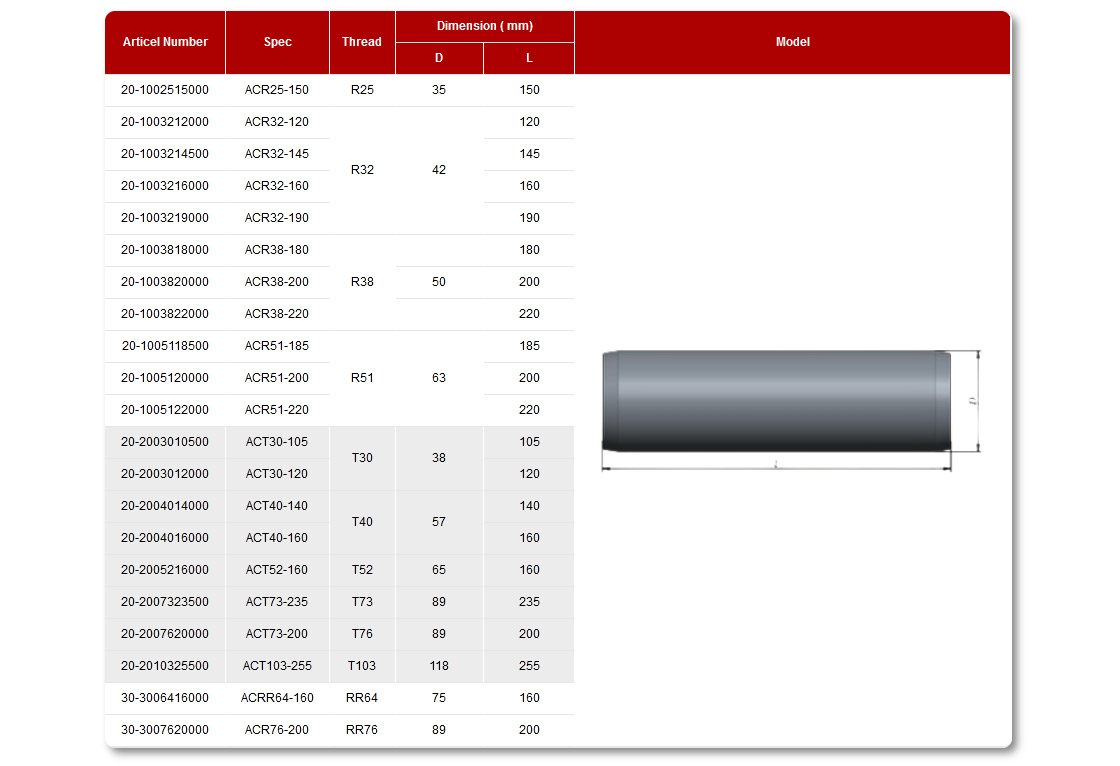

Technical Data

——

Articel Number Spec Thread Dimension ( mm) Model

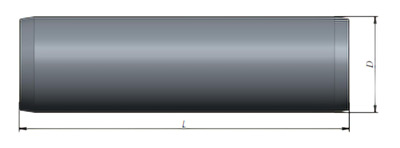

D L
20-1002515035 ACR25-150 R25 35 150
20-1003212042 ACR32-120 R32 42 120
20-1003214542 ACR32-145 145
20-1003216042 ACR32-160 160
20-1003219042 ACR32-190 190
20-1003818050 ACR38-180 R38
180
20-1003820050 ACR38-200 50 200
20-1003822050 ACR38-220
220
20-1005118563 ACR51-185 R51 63.5 185
20-1005120063 ACR51-200 200
20-1005122063 ACR51-220 220
20-2003010538 ACT30-105 T30 38 105
20-2003012038 ACT30-120 120
20-2004014057 ACT40-140 T40 57 140
20-2004016057 ACT40-160 160
20-2005216070 ACT52-160 T52 70 160
20-2007323589 ACT73-235 T73 89 235
20-2007324595 ACT73-245 T73 95 245
20-2007620095 ACT76-200 T76 95 200
20-2007620097 ACT76-220 T76 97 220
20-20103255127 ACT103-255 T103 127 127
20-20103290133 ACT103-255 T103 133 290


Remark:

Indications are only guidelines and depends on on-site ground conditions.
Only showed general specifications and irregular design is a available
Customized for individual customers
